NXG101 - Ⅲ(202 - Ⅲ)型 、CS - 101 型及
|
101 型等恒溫干燥箱。但恒溫干燥箱使用時 |
|
間一長,必然會有損壞現象發生。而恒溫干 |
|
燥箱的損壞其實基本上是控制電路的損壞。 |
|
當上述型號的恒溫干燥箱一旦損壞時 ,往往 |
|
因 522 型直流繼電器、6P1 或 6P14 電子管很 |
|
難購買到(特別是 6P1 或 6P14 電子管), 而 |
致使設備不能修復。而一個恒溫干燥箱的主
研究項目通過了農業部的成果鑒定。該項目的研究?jī)?nèi)容主要是對香蕉經收獲后被廢棄的莖桿進行加工 ,提取的纖維可用于紡織工業或用作造紙材料 ,提取纖維后的莖桿渣可生產飼料和沼氣。主要配套設備有 GZ-390 型香蕉莖桿刮麻機和 QP-1800 型香蕉莖桿切割破片機。鑒定委員會認為其工藝和設備屬G內shou創 ,技術達到G內**水平。質量及標準 熱帶作物機械標準《天然橡膠初加工機械 碎膠機》、《天然橡膠初加工機械 撕粒機》、《劍麻加工機械 刮麻機》、《制繩機械設備通用技術條件》于 2004 年 3 月在海口通過 于天然橡膠初加工生產線的改造和機械加工
了農業部組織的審定, 其中前三項標準現已 工藝設備的完善。發布實施。目前正在制定的標準還有《熱帶作物機械 術語》、《推式割膠刀》、《天然橡膠初加工機械 干攪機》和《輥筒式天然橡膠初加工機械 安全技術要求》。今后還將重點制定配套性標準和安全標準 , 使熱作機械標準體系得到進一步完善, 并逐步修訂標齡超過十年以上的標準, 以滿足本行業生產技術發展的需要。
5 基本建設及技術改造2004 年熱作機械行業完成固定資產基建投資為 301 萬元, 主要用于生產廠房的建設;完成技術改造項目經費 92 萬元要造價是在箱體上, 其控制電路的造價是很低的。所以,因元器件損壞而不能使用恒溫干燥箱,顯然是資金的極大浪費。鑒于此,當這些元器件損壞而又購不到新器件時, 可采用容易購買到的雙向可控硅等元器件組成新的控制電路。
1 含電子管的恒溫干燥箱電路
以前生產的恒溫干燥箱中 ,許多產品的控制電路都包含了電子管。如上海第二五金廠生產的 101 型、南京**醫療器械廠生產
的 NXG101 - Ⅰ(202 - Ⅰ)型、NXG101 - Ⅲ
(202 - Ⅲ)型等恒溫干燥箱。現以南京**
醫療器械廠生產的 NXG101 - Ⅰ(202 - Ⅰ)

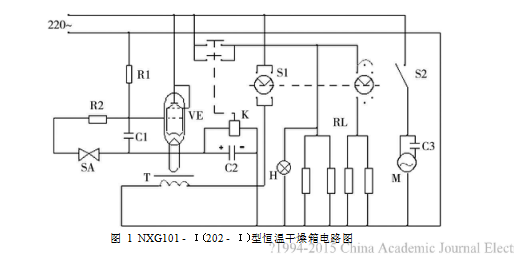

型恒溫干燥箱為例 ,其控制電路圖如圖 1 所示,元器件組成如表 1 所示。
因控制電路中的元器件較多 ,故引發設備損壞的因素也就相對較多。而 522 型直流
繼電器、6P1 或 6P14 電子管等元器件在很多地方較難購置。因而 , 有必要采用常用的電子元器件設計新的控制電路。
2 采用可控硅的控制電路

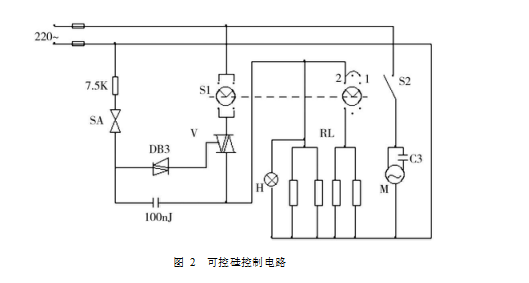

可控硅,也叫晶閘管 ,是一種常用的電子元件 ,當含電子管的恒溫干燥箱其電子管等元器件損壞時 ,便可采用市面上容易購買到的雙向可控硅等元件組成新的電路。在盡量保持原電路的前提下, 其新電路設計如圖 2 所示。從圖 2 可看出 ,新電路元件少,控制電路簡單,價格相對便宜, 且安全可靠。另外,
|
BTA26. 600B 型雙向可控硅。并且使用雙向 |
|
可控硅時應判別其三個引腳:陽極 T1 、陽極 |
|
T2 和控制極 G , 其觸發信號必須加在 G 與 |
T1 之間 。另外, 若恒溫干燥箱的加熱功率較
|
大且雙向可控硅不帶散熱片時 , 則應加裝一 |
|
組散熱片 ,以幫助其散熱。圖 2 中的 DB3 為 |
|
雙向觸發二極管 , 7. 5K 的電阻宜選用 1 W |
|
金屬膜電阻。 |
|
|
|
|
